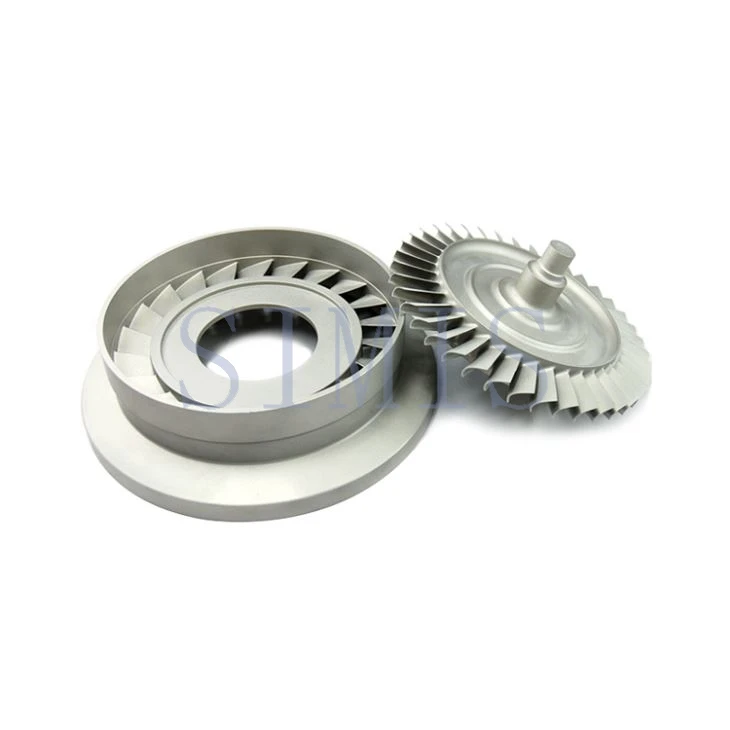

Jako doświadczony dostawca odlewów Superalloy, często spotykam zapytania klientów dotyczących spawania tych niezwykłych materiałów. Superalloys są znane ze swojej wyjątkowej wytrzymałości wysokiej temperatury, odporności na korozję i odporności na pełzanie, co czyni je niezbędnymi w różnych zastosowaniach o wysokiej wydajności, takich jakOstrza turbinyIVane przewodnika z dyszy. Jednak ich unikalne właściwości stanowią również wyzwania, jeśli chodzi o spawanie.
Zrozumienie Superalloys
Superalloys można ogólnie podzielić na trzy główne kategorie: niklu, oparte na kobalcie i żelaza. Superalloys na bazie niklu są najczęściej stosowane ze względu na ich doskonałą kombinację wytrzymałości wysokiej temperatury, odporności na utlenianie i spawania w porównaniu z pozostałymi dwoma typami. Superalloys oparty na kobalcie zapewniają doskonałą odporność na zużycie i oporność na korozję o wysokiej temperaturze, ale są one ogólnie trudniejsze do spawania. Superalloys oparta na żelaza są bardziej opłacalne - mają stosunkowo niższą wydajność w wyjątkowo wysokich temperaturach.
Mikrostruktura Superalloysów jest złożona. Zazwyczaj zawierają one frakcję o dużej objętości faz wzmacniających, takich jak Gamma Prime (γ ') w superalloysie na bazie niklu. Fazy te są odpowiedzialne za wybitne właściwości mechaniczne SuperSalloys, ale mogą również powodować problemy podczas spawania. Na przykład szybkie szybkości ogrzewania i chłodzenia związane z spawaniem mogą prowadzić do opadów niechcianych faz, które mogą degradować właściwości mechaniczne spawanego złącza.
Czynniki wpływające na spawalność odlewań Superalloy
1. Skład chemiczny
Skład chemiczny Superalloyss odgrywa kluczową rolę w ich spawaniu. Elementy takie jak węgiel, siarka i fosfor mogą mieć negatywny wpływ na spawalność. Wysoka zawartość węgla może prowadzić do tworzenia węglików podczas spawania, co może powodować pękanie w strefie dotkniętej ciepłem (HAZ). Wiadomo, że siarka i fosfor segregują się na granicach ziarna, zmniejszając plastyczność materiału i zwiększając podatność na pękanie na gorąco.
Z drugiej strony pierwiastki takie jak chrom, aluminium i tytan są korzystne dla właściwości o wysokiej temperaturze nadpałek, ale mogą również utrudniać spawanie. Chrom może tworzyć stabilną warstwę tlenku na powierzchni materiału, co może zapobiec prawidłowej fuzji podczas spawania. Aluminium i tytan mogą reagować z tlenem i azotem w środowisku spawalniczym, tworząc kruche wtrącenia w metalu spoiny.
2. Mikrostruktura
Jak wspomniano wcześniej, złożona mikrostruktura superalloadów może stanowić wyzwania podczas spawania. Obecność faz wzmocnienia może powodować, że materiał jest bardziej podatny na pękanie. Na przykład w superalloysach na bazie niklu faza Gamma Prime może wytrącić się podczas procesu chłodzenia po spawaniu, co prowadzi do wzrostu twardości i spadku ciągliwości w HAZ. Może to skutkować utworzeniem pęknięć, szczególnie pod wpływem naprężeń szczątkowych.
Wielkość ziarna Superalloya wpływa również na jego spawalność. Drobne - superallousza z ziarniny mają na ogół lepszą spawalność niż gruboziarniste. Ziarna gruboziarniste mogą promować wzrost pęknięć podczas spawania, ponieważ zapewniają one mniej barier w propagacji pęknięć.
3. Proces spawania
Wybór procesu spawania ma kluczowe znaczenie dla osiągnięcia udanych spoin w odlewach Superalloy. Różne procesy spawania mają różne cechy ciepła - wejściowe, które mogą znacząco wpłynąć na mikrostrukturę i właściwości spawanego złącza.
- Spawanie łuku wolframu gazowego (GTAW): Znane również jako spawanie gazu TIG (gazu wolframu), GTAW jest popularnym wyborem dla superalloysów spawania. Oferuje precyzyjną kontrolę nad wejściem ciepła i wytwarza spoiny wysokiej jakości przy minimalnym zniekształceniu. Jest to jednak stosunkowo powolny proces i może nie być odpowiedni do produkcji o dużej skali.
- Spawanie łuku metalu gazowego (GMAW): Spawanie GMAW lub MIG (metalowy gaz) jest szybszym procesem niż GTAW. W krótkim czasie może zdeponować dużą ilość metalu wypełniającego, dzięki czemu nadaje się do spawania grubych odlewów Superalloy. Jednak trudniej jest kontrolować wkład ciepła w porównaniu do GTAW, a istnieje większe ryzyko porowatości i innych defektów w metalu spoiny.
- Spawanie wiązki elektronów (EBW) i spawanie wiązki laserowej (LBW): Są to procesy spawania o wysokiej energii - gęstość, które oferują kilka zalet dla superalloysów spawania. Mają bardzo wąskie strefę dotkniętą ciepłem i mogą wytwarzać spoiny o wysokiej wytrzymałości i doskonałych właściwościach zmęczeniowych. Wymagają jednak specjalistycznego sprzętu i kontrolowanego środowiska, które mogą zwiększyć koszt spawania.
Strategie poprawy spawania odlewów Superalloy
1. Wstępne przygotowanie spawania
Właściwe przygotowanie spawania jest niezbędne do zapewnienia pomyślnych spoin w odlewach Superalloy. Obejmuje to czyszczenie powierzchni materiału w celu usunięcia wszelkich zanieczyszczeń, takich jak olej, tłuszcz i tlenki. Do osiągnięcia czystej powierzchni można zastosować metody czyszczenia chemicznego, takie jak marynowanie i odtłuszczanie.
Ponadto przed - podgrzewanie odlewania Superalloya przed spawaniem może pomóc zmniejszyć szybkość chłodzenia i zminimalizować tworzenie pękania. Temperatura ogrzewania zależy od rodzaju Superalloya i grubości materiału. Na przykład w przypadku niektórych superalloysów na bazie niklu wstępne ogrzewanie do temperatury 200–300 ° C może znacznie poprawić spawalność.
2. Wybór metalu wypełniający
Wybór odpowiedniego metalu wypełniającego ma kluczowe znaczenie dla osiągnięcia silnego i wady - swobodnego spawania. Metal wypełniający powinien mieć podobny skład chemiczny do metalu podstawowego, aby zapewnić dobrą kompatybilność. Powinien również mieć dobrą spawalność i właściwości mechaniczne.
W przypadku superalloysów na bazie niklu powszechnie stosuje się metale wypełniające, takie jak Ernicr - 3 i Ernicrmo - 3. Te metale wypełniające mają dobrą odporność na korozję i pękanie o wysokiej temperaturze. Podczas superalloysów opartych na kobalcie spawalniczym zazwyczaj wybierane są metale wypełniające zawierające duże ilości kobaltu i chromu.
3. Post - obróbka cieplna spawalnicza
Często konieczne jest obróbka ciepła po spawaniu w celu złagodzenia naprężeń szczątkowych i poprawy mikrostruktury i właściwości spawanego stawu. Może to obejmować takie procesy, jak wyżarzanie, leczenie rozwiązań i starzenie się.
Wyżądanie może pomóc w zmniejszeniu twardości i zwiększeniu plastyczności HAZ. Obróbka roztworu może rozpuścić fazy wzmacniania w materiale, a następnie starzenie się w celu ponownego wytrącania tych faz w bardziej kontrolowany sposób. Może to przywrócić właściwości mechaniczne spawanego złącza do poziomu zbliżonego do metalu bazowego.
Wniosek
Podsumowując, odlewy Superalloy Superalloy nie są łatwym zadaniem. Unikalny skład chemiczny, złożona mikrostruktura i wymagania dotyczące wysokiej wydajności nadprzedania stanowią poważne wyzwania. Jednak przy dokładnym zrozumieniu czynników wpływających na spawalność i wdrażanie odpowiednich strategii spawania możliwe jest osiągnięcie wysokiej jakości spoin w odlewach nadalowych.
Jako dostawca odlewów Superalloy mamy duże doświadczenie w radzeniu sobie z wyzwaniami związanymi ze spawaniem tych materiałów. Jesteśmy zaangażowani w zapewnianie naszym klientom nie tylko wysokiej jakości odlewy Superalloy, ale także wsparcie techniczne i rozwiązania dla ich potrzeb związanych z spawaniem. Jeśli jesteś zainteresowany naszymi produktami castingowymi Superalloy lub masz pytania dotyczące spawania Superalloysów, skontaktuj się z nami w celu uzyskania dalszej dyskusji i potencjalnych możliwości zamówień. Z niecierpliwością oczekujemy współpracy z Tobą w celu spełnienia twoich konkretnych wymagań.
Odniesienia
- Sims, CT, Stoloff, NS i Hagel, WC (red.). (1987). Superalloys II. John Wiley & Sons.
- David, SA i ViTek, JM (red.). (1995). Spawanie metalurgii. ASM International.
- Lippold, JC i Kotecki, DJ (2005). Spawanie metalurgii i spawania niklu - stopów podstawowych. John Wiley & Sons.
